工业设计外型美观大方，方案成熟，稳定性好、热效率高达93%以上，节能达30-80%以上 。具有过流过压保护、输入缺相保护、过载保护、短路IGBT直通保护、欠压保护、过热保护、过热保护等。加热速度快，温度易于控制，防尘设计环保节能，安装方便，调试简单。采用本公司第三代数字处理平台技术，功能强大。是中小型加热设备的理想产品，广泛应用于塑料机械比如拉丝机、吹膜机、化工原油输送、采暖、等设备中。
我们的优势：自主研发、生产、销售、服务一体化。从研发到生产，严格控制产品质量，用户放心使用。
产品的参数
| 名称 | 参数性能 |
| 额定功率 | 5KW、8KW |
| 额定电流 | 8A、12A |
| 额定电压频率 | AC 380V/50Hz |
| 电压适应范围 | AC 380V±10% |
| 适应环境温度 | -20℃~50℃ |
| 适应环境湿度 | ≤95% |
| 功率调节范围 | 20%-100%无级调节 |
| 热转换效率 | ≥95% |
| 有效功率 | ≥85% |
| 工作频率 | 5-40KHz |
| 主电路结构 | 全桥式串联谐振 |
| 控制系统 | 本公司第三代数字处理平台技术，嵌入式32位处理系统，全数字移相PWM调制 |
| 应用模式 | 开放式应用平台 |
| 显示器 | 可编程数字显示器 |
| 启动时间 | 〈2S |
| 瞬间过流保护时间 | ≤2uS |
| 功率过载保护 | 130%瞬间保护 |
| 软启动方式 | 具有完全电气隔离软启动加热/停止模式 |
| 支持PID调节功率 | 识别0-5V输入电压 |
| 支持0-150℃负载温度检测 | 精度达±1℃ |
| 冷却方式 | 风冷 |
| 安装方式 | 壁挂式 |
| 5KW线圈参数 | 电感量200-400μH，横截面大于4mm2， 45-60米 |
| 8KW线圈参数 | 电感量200-400μH，横截面大于6mm2， 45-60米 |
| 加热距离 | 15-20mm |
| 使用寿命 | >50000H |
| 说明：本产品不可使用在危及人身安全或其它有特殊安全要求场合！！！ | |

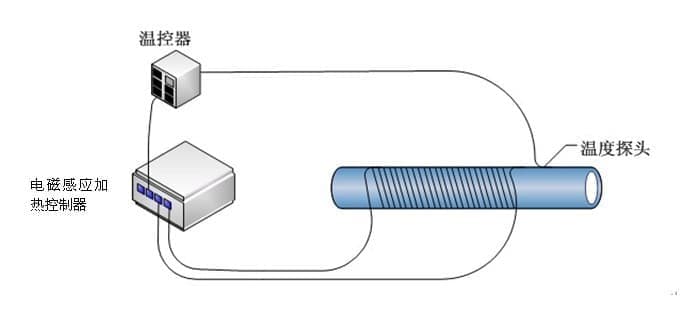

产品的现场安装示意图
产品的快速安装方法

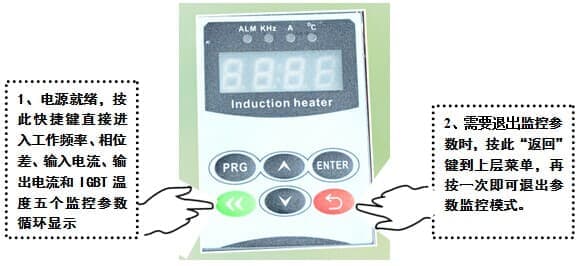

电源和线圈就绪：把软启动端子短接后就启动工作，工作后操作显示器默认显示输入工作电流，建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键一次，进入显示工作频率，正常时显示10-20kHz，高于22kHz，说明线圈绕少了，需要增加线圈，低于15kHz，说明线圈多绕了，需减少线圈。再按一次[快捷]键，此时显示相位差，正常时显示00-04，高于04时说明线圈少了，或者保温层可能比较厚，或者线圈间隔可能比较大，需调整。当加热到负载正常生产时的温度时，三个参数需符合标准，机器方能理想工作：一、输入工作电流：（85-100%额定范围内都算正常）；二、工作频率：10-20kHz，*好在15kHz左右；三、相位差：00-03之间。
操作显示器出错代码（报警）定义：
| 运行警告（仍可继续工作，但必须调整） | ||
| 代码 | 描述 | 原因及排查 |
| A-01 | 线圈离负载距离较远 | 保温棉过厚、线圈每圈与每圈之间距离过大、线圈偏短 |
| A-02 | 限流运行 | 线圈离负载距离过远、负载位置不正确， |
| A-03 | 频率偏高 | 线圈偏短 |
| 出错定义 | ||
| 代码 | 描述 | 原因及排查 |
| E-01 | 没电流 | 没接线圈、线圈断开、或者线圈电感量过大，可调节F-11减小试试 |
| E-02 | 瞬间过流 | 线圈短路、瞬间电流过大 |
| E-03 | IGBT温度传感器开路 | IGBT传感器断开或没插好 |
| E-04 | IGBT过温保护 | 散热器温度过高、风扇不转或堵塞、 |
| E-05 | 检测负载温度传感器故障 | 制定功能才有 |
| E-06 | 检测负载温度传感器故障 | 制定功能才有 |
| E-07 | 线圈电流过大 | 输入或输出电流过大保护 |
| E-08 | 工作频率过高 | 线圈电感量过小 |
| EnD | 定时工作日期结束 | 需在F-14功能输入密码方可解除 |
