巴普曼行星减速机产品分为:

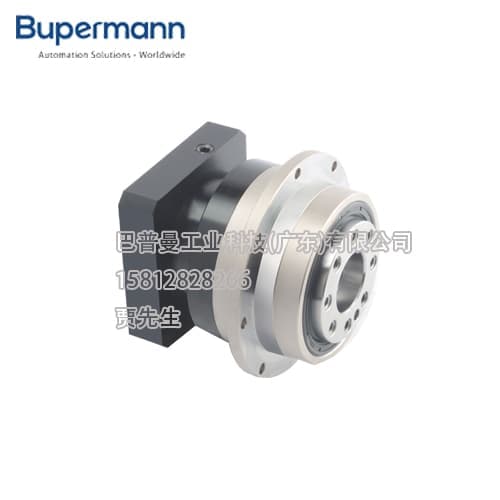

带输出轴行星减速机:BPA型行星减速机、BPB型行星减速机、BPE型行星减速机、BPD型行星减速机
带输出法兰的行星减速机:BPF型行星减速机

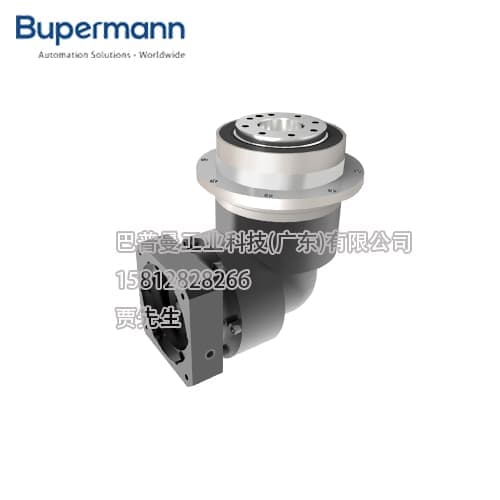

带输出轴直角型行星减速机:BPAR型行星减速机、BPBR型行星减速机、BPER型行星减速机
带输出法兰直角型行星减速机:BPFR型行星减速机
行星减速机产品性能特征:
1、低噪音:采用螺旋齿轮设计,实现了减速机的顺畅,安静运转。
2、高精度:背隙可达3弧分之间,定位精确。
3、高刚性、高扭矩:输出轴采用大尺寸,大跨距式双支撑轴承设计,大大提高了减速机的刚性和扭矩。
4、高效率:单段可达93%以上,双段可达90%以上。
5、免维护:油脂磨耗低,可终身润滑。
6、密封效果好:润滑油脂具有高粘度,不易分离的特性,并采用IP65防护等级,确保无润滑油脂泄露。
7、节省空间:转角壳体采用一体式设计,既能保证行星减速机运转之精度又能节省安装空间。
8、适用性广:适用于任意型式伺服电机。
产品参数:
等级 |
BPD090 |
|||
传动比 |
Ⅰ |
3, 4, 5, 7, 10 |
||
Ⅱ |
15, 20, 25, 30, 35, 40, 50, 70, 100 |
|||
满载时效率 |
η |
% |
Ⅰ |
≥95 |
Ⅱ |
≥92 |
|||
*低工作温度 / *高工作温度 |
Tmin / Tmax |
°C |
-10 / 90 |
|
防护等级 |
IP65 |
|||
精密回程间隙P1 |
jt |
arcmin |
Ⅰ |
≤3 |
Ⅱ |
≤5 |
|||
标准回程间隙P2 |
jt |
arcmin |
Ⅰ |
≤5 |
Ⅱ |
≤8 |
|||
抗扭刚度 |
cg |
Nm /arcmin |
10 |
安装尺寸:
巴普曼行星减速机行业解决方案:
自动化/机器人
CNC/机床
包装设备
食品行业
制药行业
印刷行业
焊接工业
木工机械
塑料和薄膜机械
