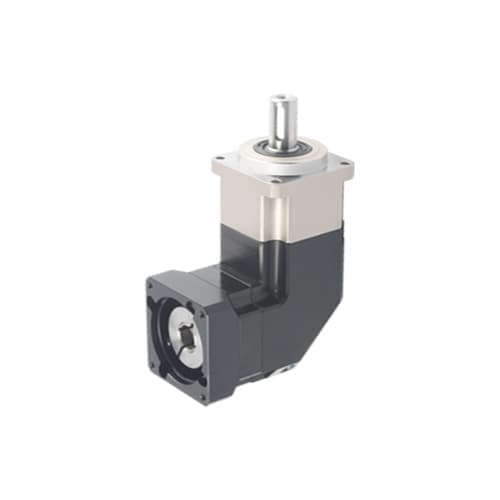

精密行星减速箱

点击图片查看原图
单 价: 3000.00
品 牌: 巴普曼
所在地: 广东东莞市
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 1000
人 气: 已有 142 人关注
更 新: 2019-06-12
立即购买   加入购物车
公司基本资料信息


巴普曼工业科技(广东)有限公司专业研发生产行星减速机,高扭矩、高负载容量、无润滑脂泄露,免维护,巴普曼行星减速机让您的使用更加高效,方便!



精密行星减速箱产品性能特征:

1、低噪音:采用螺旋齿轮设计,实现了减速机的顺畅,安静运转。

2、高精度:背隙可达3弧分之间,定位精准。

3、高刚性、高扭矩:输出轴采用大尺寸,大跨距式双支撑轴承设计,大大提高了减速机的刚性和扭矩。

4、高效率:单段可达93%以上,双段可达90%以上。

5、免维护:油脂磨耗低,可终身润滑。

6、密封效果好:润滑油脂具有高粘度,不易分离的特性,并采用IP65防护等级,确保无润滑油脂泄露。

7、节省空间:转角壳体采用一体式设计,既能保证行星减速机运转之精度又能节省安装空间。

8、适用性广:适用于任意型式伺服电机。
精密行星减速箱



精密行星减速箱产品参数:

传动比:Ⅰ级:4, 5, 7, 10  Ⅱ级:15, 20, 25, 30, 35, 40, 50, 70, 100

满载时效率:Ⅰ级:≥93 Ⅱ级:≥90

较低工作温度:-10

较高工作温度:+ 90

防护等级:IP65

标准回程间隙:Ⅰ级:≤7  Ⅱ级:≤10

抗扭刚度:5

额定输入转数:5000



BPD行星减速机是经济性与高精度##结合的齿轮减速机。此系列行星减速机配有预紧的圆锥滚子轴承,确保了很高的刚性和非常棒的负载能力。广泛应用于高负载的应用场合。

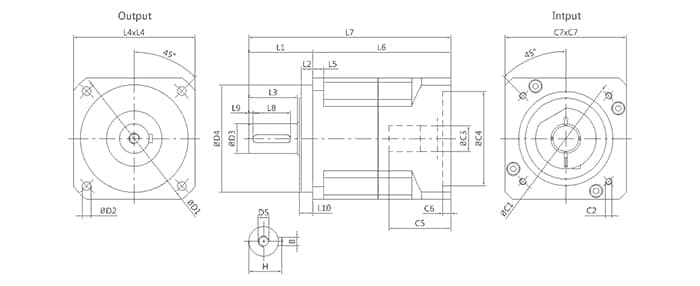

安装尺寸图
精密行星减速箱

选用行星减速机基本的要求,具体如下:

1.安装尺寸:即伺服电机前端的尺寸。在选用行星减速机,行星减速机的输入端必须与伺服电机的输出端的尺寸完全吻合。

2.减速比:电机每分钟额定输出转数/减速比=减速机每分钟输出多少转,行星减速机应尽量选用接近理想的减速比,以保证得到理想的转速。

3.扭矩:伺服电机额定输出扭矩(步进电机是保持转矩)*减速比,减速机额定输出转数一定要大于这个数值,如果小于,减速机会缩短使用寿命,严重情况下会断轴或者崩齿。

4.回程背隙:回程间隙(精度)→(行星减速机输出轴一圆周分为360度,一度=60弧分)即我们常说的“弧分”,单位:arcmin。回程间隙越小,其精度越高,成本也越高,用户选择满足其精度要求的减速机就可以了。还要考虑横向/径向受力和平均寿命。横向/径向受力大的减速机在安装和使用中可靠性相对较高,不易出问题。通常其平均寿命远超过所配伺服电机的寿命。



       安装说明:

1.确认马达与减速机规格,并将马达与减速机之安装面擦拭干净。

2.将2个黑色的防尘盖从机体上取出。

3.取下马达上原先之键;如有必要,请安装平衡键。

4.确认马达轴心尺寸,如有必要,装上轴衬套。(当马达为平轴状,对准入轴夹缝在平轴中心线,使锁紧毂螺丝与轴呈垂直。)

5.直立式的装入马达,以螺丝扭力表建议扭力值之5%,1-4的顺序,用扳手将附垫片之螺丝轻轻锁上。

6.参数建议之扭力值,用扳手将锁紧环上的2颗螺丝用力锁紧。

7.将马达与减速机直立摆设,以螺丝扭力表建议之扭力值,依1-4顺序,用扭力扳手将螺丝锁紧。

8.将2颗黑色的防尘盖再装上去。

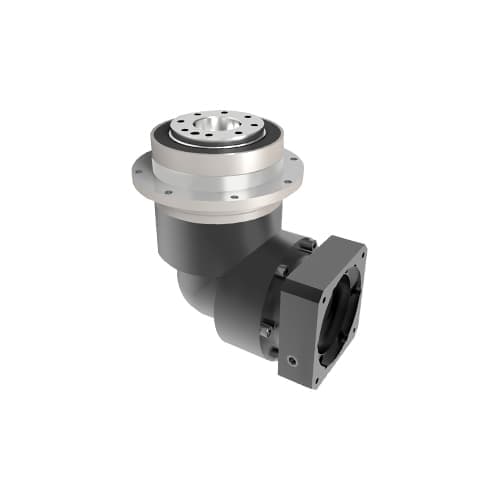

精密行星减速箱产品图片
精密行星减速箱
