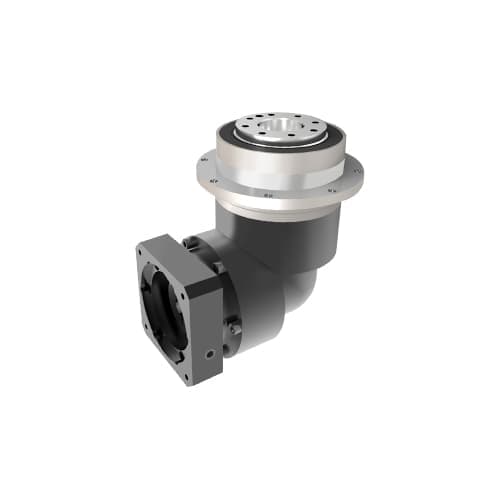

精密行星直角减速机

点击图片查看原图
单 价: 3000.00
品 牌: 巴普曼
所在地: 广东东莞市
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 10000
人 气: 已有 86 人关注
更 新: 2019-09-07
立即购买   加入购物车
公司基本资料信息


巴普曼工业科技(广东)有限公司提供精密行星直角减速机,巴普曼竭诚为您服务!

 精密行星直角减速机

行星传动的定义

齿轮传动用来传递任意两轴之间的运动和动力,其圆周速度可达到300m/s,传递功率可达105kw,是现代机械中应用较广泛的一种机械传动。目前,国内外动力齿轮传动正沿着小型化、高速化、标准化、小振动、低噪声的方向发展。行星齿轮传动的发展和少齿差零齿差内齿轮副的应用,是当代齿轮的一大特征,是齿轮传动小型化的一个典型的标志。行星传动把传统的定轴传动改为动轴传动,采用了功率分流并合理应用内啮合及均载装置,具有重量轻,体积小,承载高等优点,因此,行星传动技术的应用日渐广泛。少齿差行星齿轮传动是行星传动中的一种,它由一个外齿轮与一个内齿轮组成一对内啮合齿轮副,内外齿轮的齿数相差很小,故简称为少齿差传动。



行星减速机工作原理:

由一个内齿环(A)紧密结合於齿箱壳体上,环齿中心有一个自外部动力所驱动之太阳齿轮(B),介於两者之间有一组由三颗齿轮等分组合於托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿支撑浮游於期间;行星减速机当入力侧动力驱动太阳齿时,可带动行星齿轮自转,并依循著内齿环之轨迹沿著中心公转,游星之旋转带动连结於托盘之出力轴输出动力。



精密行星直角减速机产品性能特点:

1.任意方向安装,减速机前后轴承均采用自润滑轴承,可满足多方向安装。

2.低背隙,轴与齿轮等精密加工件符合DIN6标准。

3.免维护设计,轴承与油封均采用防泄漏设计,采用优质人工合成润滑油,流动性佳,富含极压抗压剂, 齿箱内各零件间充分得到润滑及保护,可免换润滑油。采用特高质量、耐热、耐磨不易变质之油封,使得密封性佳。

4.高输入转速,采用高负载轴承,能够确保减速机高输入转速。

5.高输出扭矩,齿轮箱和内还齿轮采一体式设计,结构紧实、机密度高、输出扭矩大。高质量滚锥轴承,输出轴能承受更大的轴向和径向的负荷,大扭力,应用范围广。

6.低噪音,采用精密研磨齿轮,齿面平滑,精度高,齿轮运转平顺而噪音小。采用德制精选人工合成润滑油,非一般减速机使用油脂润滑流动性佳,齿轮能在充分油膜保护下运转,降低噪音。

7.使用寿命长,采用##镍铬钼合金钢材,经深层的渗碳硬化处理后,再经精密齿面研磨,使得齿轮刚性大,且齿面光滑耐磨性佳,可延长寿命。

8.安装简单,马达连接板和衬套采用模块化设计,以确保在高输入转速下结合接口的同心度和零背隙的动力传递。适用于任何品牌、型式的伺服马达

9.高效率,一段:≧ 95% ,二段:≧ 92%



伺服行星减速机产品参数:

传动比:Ⅰ级:3 4 5 7 10  Ⅱ级:15 20 25 30 35 40 50 70 100

满载时效率:Ⅰ级:≥93 Ⅱ级:≥90

较低工作温度:-10

较高工作温度:+ 90

防护等级:IP65

标准回程间隙:Ⅰ级:≤7  Ⅱ级:≤10

抗扭刚度:7

额定输入转数:5000

较大输入转数:10000

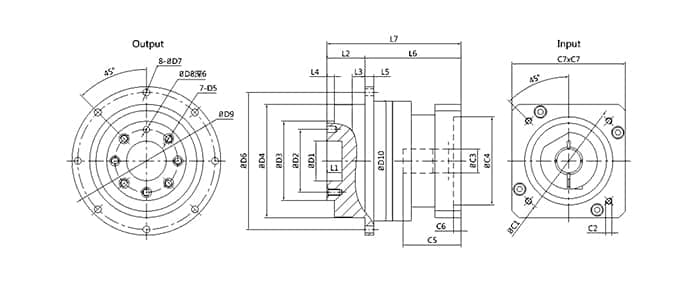

安装尺寸图

 精密行星直角减速机

BUPERMANN行星减速机在CNC/机床领域拥有多年服务经验,我们能够充分为客户的现场应用情况提供经济、高效的解决方案。

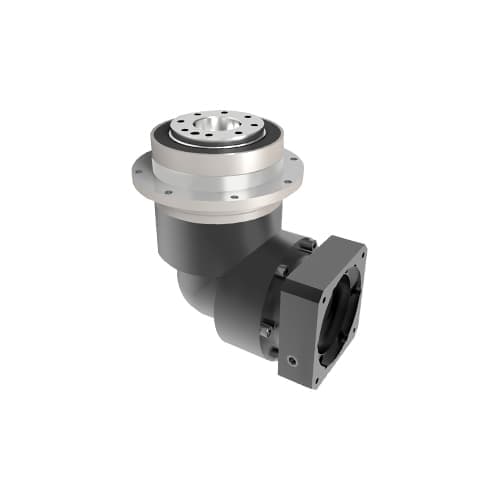

精密行星直角减速机产品图片

 精密行星直角减速机
