行星直角减速器

点击图片查看原图
单 价: 3000.00
品 牌: 巴普曼
所在地: 广东东莞市
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 2000
人 气: 已有 135 人关注
更 新: 2019-09-07
立即购买   加入购物车
公司基本资料信息


巴普曼工业科技(广东)有限公司提供行星直角减速器 ,巴普曼行星减速机厂家直销。军工级品质——巴普曼行星传动设备!



行星减速机工作原理:

由一个内齿环(A)紧密结合於齿箱壳体上,环齿中心有一个自外部动力所驱动之太阳齿轮(B),介於两者之间有一组由三颗齿轮等分组合於托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿支撑浮游於期间;行星减速机当入力侧动力驱动太阳齿时,可带动行星齿轮自转,并依循著内齿环之轨迹沿著中心公转,游星之旋转带动连结於托盘之出力轴输出动力。

行星直角减速器



行星直角减速器产品性能特点:

1.任意方向使用

2.易于安装

3.高输入转速

4.高输出扭矩密度

5.低背隙

6.免维护

7.较低噪音

8.较低震动

9.使用寿命长



行星精密减速机产品参数:

传动比:Ⅰ级:3, 4, 5, 7, 10  Ⅱ级:15, 20, 25, 30, 35, 40, 50, 70, 100

满载时效率:Ⅰ级:≥95 Ⅱ级:≥92

最低工作温度:-10

最高工作温度: 90

防护等级:IP65

标准回程间隙:Ⅰ级:≤Ⅱ级:≤8

抗扭刚度:14

额定输入转数:4000

最大输入转数:8000



巴普曼行星减速机特殊的性能设计以满足印刷行业高印刷质量、高速度、高精度、均匀同步、长寿命等要求。

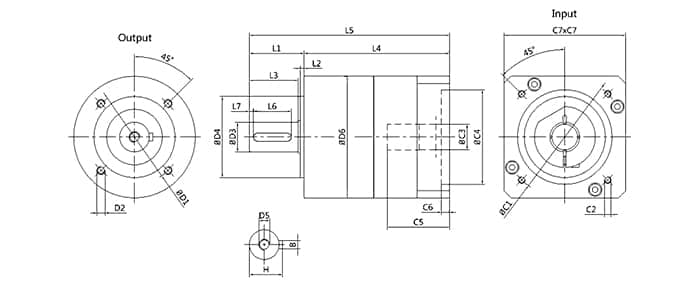

安装尺寸图

行星直角减速器



选用行星减速机基本的要求,具体如下:

1.安装尺寸:即伺服电机前端的尺寸。在选用行星减速机,行星减速机的输入端必须与伺服电机的输出端的尺寸完全吻合。

2.减速比:电机每分钟额定输出转数/减速比=减速机每分钟输出多少转,行星减速机应尽量选用接近理想的减速比,以保证得到理想的转速。

3.扭矩:伺服电机额定输出扭矩(步进电机是保持转矩)*减速比,减速机额定输出转数一定要大于这个数值,如果小于,减速机会缩短使用寿命,严重情况下会断轴或者崩齿。

4.回程背隙:回程间隙(精度)→(行星减速机输出轴一圆周分为360度,一度=60弧分)即我们常说的“弧分”,单位:arcmin。回程间隙越小,其精度越高,成本也越高,用户选择满足其精度要求的减速机就可以了。还要考虑横向/径向受力和平均寿命。横向/径向受力大的减速机在安装和使用中可靠性相对较高,不易出问题。通常其平均寿命远超过所配伺服电机的寿命。



安装说明:

1.确认马达与减速机规格,并将马达与减速机之安装面擦拭干净。

2.2个黑色的防尘盖从机体上取出。

3.取下马达上原先之键;如有必要,请安装平衡键。

4.确认马达轴心尺寸,如有必要,装上轴衬套。(当马达为平轴状,对准入轴夹缝在平轴中心线,使锁紧毂螺丝与轴呈垂直。)

5.直立式的装入马达,以螺丝扭力表建议扭力值之5%1-4的顺序,用扳手将附垫片之螺丝轻轻锁上。

6.参数建议之扭力值,用扳手将锁紧环上的2颗螺丝用力锁紧。

7.将马达与减速机直立摆设,以螺丝扭力表建议之扭力值,依1-4顺序,用扭力扳手将螺丝锁紧。

8.2颗黑色的防尘盖再装上去。

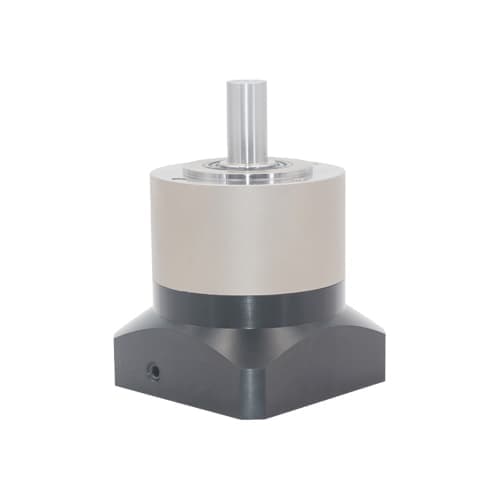

行星直角减速器产品图片

 行星直角减速器
