产品特点
1.泵体内衬、叶轮内转子，隔离套均采用纯净的F46材料一次性模压而成，无杂质析出，适用于输送高纯度、高腐蚀性的化学液体；
2.泵体外壳采用球墨铸铁，泵体按标准法兰设计，机械强度优良，并且能承受重型管道负荷；
3.过流部件内衬F46材料，具有六道光滑顺畅，水力性能优越，水力摩擦损失小、效率高等特点；
4.泵轴、轴承套、动静环均采用无压烧结碳化硅，具有高硬度、高耐磨、高耐腐蚀性等特征；
5.轴承套内孔独特的螺旋槽设计，使滑动轴承副润滑更方便，更容易带走泵运转时摩擦产生的热量；
6.隔离套外面增设了采用进口材料PPS特制而成的补强罩，使泵组可以承受更高的系统压力，并且可以消除采用金属套因磁涡流而产生的热量；
7.内外磁选用钕铁硼材料，磁钢表面高达3600高斯，可顺利把原动机的扭矩传递给叶轮，并且在大流量工况下也不会打滑，也可防止叶轮内转子与后止推环接触，从而防止因摩擦发热而融化氟塑料部件，确保磁力泵在强腐蚀性的场合能正常运行；

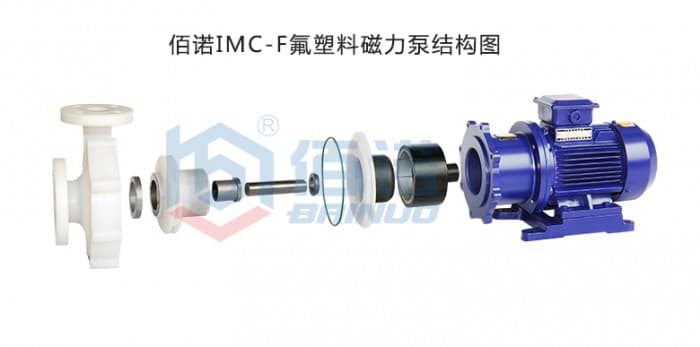

8.整个泵组采用后拉式结构，一个人便可进行内部检修和零件更换，且不需要拆卸管道。
技术参数
流量：1.8-100m3/h；
扬程：8-50m；
转速：2900r/min；
功率：0.12-45kw；
口径：12-125mm；
适用温度：-20-100℃。
|
泵型号
|
流量Q
m3/h |
扬程H
(m) |
转速n
r/min |
效率η
(%) |
电机功率 kW
|
||
|
介质密度(g/cm3)
|
|||||||
|
1
|
1.35
|
1.84
|
|||||
|
IMC16-16-85F
|
1.8
|
8
|
2900
|
39
|
0.12
|
0.18
|
0.25
|
|
IMC20-20-110F
|
2.5
|
12
|
2900
|
29
|
0.37
|
0.55
|
0.75
|
|
IMC25-20-100F
|
2.5
|
10.5
|
2900
|
29
|
0.37
|
0.55
|
0.75
|
|
IMC32-20-110F
|
5.5
|
13
|
2900
|
35
|
0.75
|
1.1
|
1.5
|
|
IMC32-25-125FT
|
4
|
20
|
2900
|
30
|
1.1
|
1.5
|
2.2
|
|
IMC32-25-160FT
|
4
|
32
|
2900
|
26
|
2.2
|
3
|
4
|
|
IMC32-25-200FT
|
4
|
50
|
2900
|
20
|
3
|
4
|
5.5
|
|
IMC40-25-120FT
|
6.3
|
15
|
2900
|
42
|
0.75
|
1.1
|
1.5
|
|
IMC40-25-125FT
|
6.3
|
17.5
|
2900
|
36
|
1.1
|
1.5
|
2.2
|
|
IMC40-25-160FT
|
6.3
|
32
|
2900
|
23
|
3
|
4
|
5.5
|
|
IMC40-25-200FT
|
6.3
|
50
|
2900
|
28
|
4
|
5.5
|
7.5
|
|
IMC40-32-115FT
|
6.3
|
15
|
2900
|
42
|
0.75
|
1.1
|
1.5
|
|
IMC40-32-145FT
|
6.3
|
25
|
2900
|
42
|
1.5
|
2.2
|
3
|
|
IMC40-40-100F
|
6.3
|
11
|
2900
|
34
|
0.75
|
1.1
|
1.5
|
|
IMC40-40-125FT
|
6.3
|
17.5
|
2900
|
36
|
1.1
|
1.5
|
2.2
|
|
IMC50-32-125F
|
12.5
|
20
|
2900
|
57
|
1.5
|
2.2
|
3
|
|
IMC50-32-125FT
|
12.5
|
20
|
2900
|
56
|
1.5
|
2.2
|
3
|
|
IMC50-32-160FT
|
12.5
|
32
|
2900
|
44
|
3
|
4
|
5.5
|
|
IMC50-32-200FT
|
12.5
|
50
|
2900
|
35
|
7.5
|
11
|
11.5
|
|
IMC50-40-125FT
|
12.5
|
20
|
2900
|
56
|
1.5
|
2.2
|
3
|
|
IMC50-40-160FT
|
12.5
|
32
|
2900
|
44
|
3
|
4
|
5.5
|
|
IMC65-40-200FT
|
25
|
50
|
2900
|
48
|
11
|
15
|
18.5
|
|
IMC65-50-125FT
|
25
|
20
|
2900
|
55
|
4
|
5.5
|
7.5
|
|
IMC65-50-150FT
|
20
|
25
|
2900
|
52
|
4
|
5.5
|
7.5
|
|
IMC65-50-160FT
|
25
|
32
|
2900
|
55
|
5.5
|
7.5
|
11
|
|
IMC80-50-200FT
|
50
|
50
|
2900
|
58
|
15
|
18.5
|
30
|
|
IMC80-65-125FT
|
50
|
20
|
2900
|
65
|
7.5
|
11
|
11
|
|
IMC80-65-160FT
|
50
|
32
|
2900
|
62
|
11
|
15
|
18.5
|
|
IMC100-65-200FT
|
100
|
50
|
2900
|
59
|
30
|
37
|
45
|
|
IMC100-65-250FT
|
100
|
80
|
2900
|
53
|
45
|
55
|
75
|
|
IMC100-80-125FT
|
100
|
20
|
2900
|
69
|
11
|
15
|
18.5
|
|
IMC100-80-160FT
|
100
|
32
|
2900
|
65
|
18.5
|
22
|
30
|
|
IMC125-100-125FT
|
160
|
20
|
2900
|
65
|
18.5
|
22
|
30
|
|
IMC125-100-160FT
|
160
|
32
|
2900
|
68
|
30
|
37
|
45
|
|
注:可按客户要求定制非标准磁力泵。
|
|||||||
