电压互感器数控绕线机

普通会员
  • 产品/服务:

    型 号:YR-450J

    规 格:0.1-1.5

    品 牌:亿博

    单 价:面议
    供货总量:20 台 最小起订量:1 台
    有效期至:长期有效 发货期限:自买家付款之日起 30 天内发货
    最后更新:2016-04-27浏览次数:1317
产品详情

      • YR-450J电压互感器数控环形绕线机是我厂根据国内电压互感器行业的工艺需求,自主研制开发的电压互感器高精度绕线机。该机的特点在于:可在处理好的电压互感器R形封闭铁芯上,利用专用支撑环卡住绕组骨架,在骨架上直接绕制一次线圈。由于铁芯无需切开,避免了铁芯性能被破坏。提高了互感器的综合电气性能。此外,由于省掉了切口、磨口和绑制铁芯等工序。大大缩短了工艺流程,解决了由于工艺问题造成局部放电超标。从而也缩小了互感器外形尺寸,使互感器的整体成本相应降低,极大的提高了经济效益。



    本机采用国际上*先进的PLC控制技术,功能齐全,操作简便,具有正反绕线及正反计数,断电保护、断线保护、停车制动、绕线位置设定、定位及故障提示等功能通过触摸屏设定程序并显示运行状态,中文介面适时显示线径、转速、匝数、层数.主轴控制采用变频无级调速,具有传动链短、传动力矩大、调速范围宽、噪音低等特点;速度控制分为自动设定、脚踏调速两种方式,极大的方便了用户操作。排线由步进电机及高精度滚珠丝杠完成,控制精度为0.001mm。计数采用光栅旋转编码器,输出转速及角度信号,进行数据跟踪,使主轴旋转及排线运动非常精确,误差在±0.1%以内,张力器采用西德磁阻力张力器,从而解决了国内绕线,由于张力不平衡易波动,使线易断或线圈松动滑落等难题。

     YR-450J结构紧凑,绕线精度高,加工范围宽且操作简便,并可根据铁芯及骨架的大小调节加工范围,通过更换不同的卡环,绕制各种浇注电压互感器线圈,是生产R形封闭铁芯电压互感器必备的绕线设备,为电压互感器行业**电工设备。

 漆包线的公称直径

Φ0.1-1.5mm
 线圈*大旋转直径 Φ450mm
 线圈*小旋转直径 Φ50mm
 *大绕线幅宽 400mm
 绕线的转速范围 1390转/分 rpm
 机床功率 1.5KW
 机床的输入电源 220V±10%
 机床外形尺寸 1500*600*1450mm

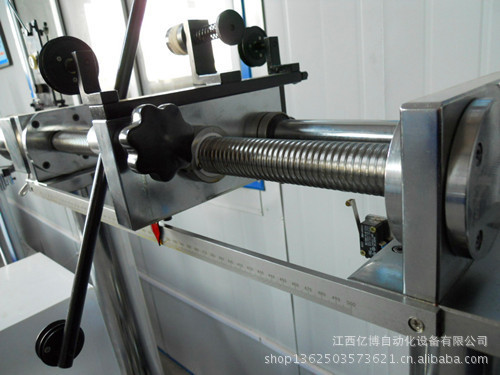

   产品细节图
  • 392a0be0eae590f36ce93d66818766














  • 62664532aea91183e7dbb1c53e199f














  • 50ad20e06cce48bc4feb03b407bde9
















  • 29342c3df11618d7d979b2dffbee13
