磁性模板内部采用具有抗高温的和动态抗阻性能的专用进口环氧树脂密封磁性线圈和磁体,密封的高度比磁极表面略低以避免温升过高时使模具和磁性模板之间产生空气间隙。
磁性模板上钻有用来安装的固定孔和动模—边的模具顶出孔,配有定位环用来快速定位模具。
磁性模板的接线盒设置在内部,避免受到损坏,并具有防水和高阻抗特性。
矩形钢板扩展到磁极周围很大的区域,可以增加磁性模板和模具的接触面积,使模具固定更平稳。
感应开关
在磁性模板的中性区域安置有感应开关,用来检测模具的接触状态,以保证注塑机、冲床正常运行和确保操作者安全。
电控单元
电控单元按照*新国际标准设计。具有灵活多样的良好界面,适用任何新旧注塑机、冲床设备,是高科技的**体现。所有的控制和操作功能都可以实现远程控制器方便地实现。模具安装工作人员可以安全地站在注塑机、冲床外面进行模具安装的全部操作
三级安全装置
必须通过三级安全保护装置,操作系统才能开启工作,进一步确保了安全性能。
电磁传感器
电磁传感器通过一些磁极来检测磁饱和强度,检测正常,注塑机、冲床方能工作。
标准配置
电磁传感器通过一些磁极来检测磁饱和强度,检测正常,注塑机、冲床方能工作。带有中心定位环、注射孔、顶出孔的磁性定模板和磁性动模板电控单元,IP54电控箱,带有PLC接口、充磁/退磁按钮、信号灯、远程控制器微动开关、磁检测传感器 充磁/退磁电缆线、供电电缆线、 接插头配套的固定螺丝 说明书
千豪电控永磁模板技术参数 |
|
电源 |
三相AC380V±10% |
充磁输出时间 |
0.1~0.9S |
可调硅导通角 |
0~180°可调 |
每路输出电流 |
≤DC60A |
磁极尺寸 |
47X47、70X70; |
标称吸力 |
7kgf/cm2--18kgf/cm2 |

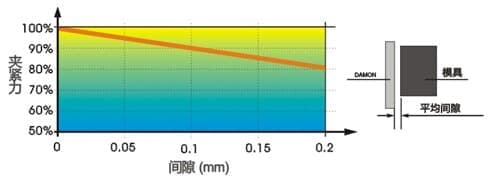

千豪电控永磁模板夹紧力/间隙曲线图 |
千豪电永磁使用条件
1、环境温度:-10℃一+40℃;
2、相对湿度:≤90%(20℃):
3、环境:使用地点应无导电尘埃、易爆、易燃及腐蚀性气体;
4、输入电压波动范围:±10%以内

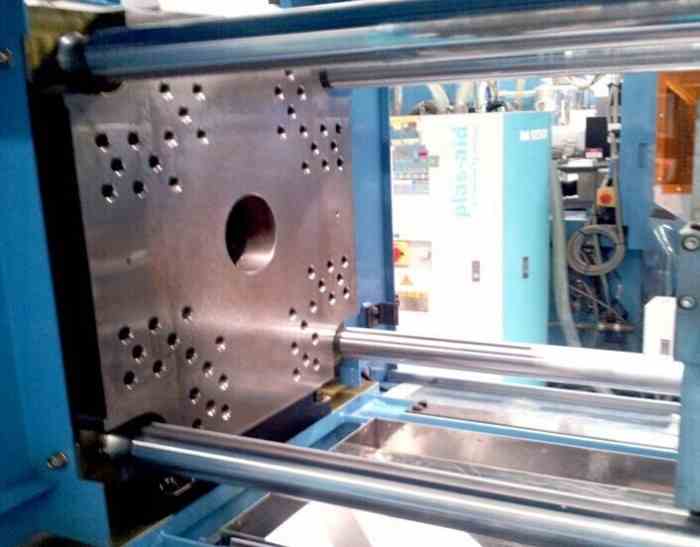

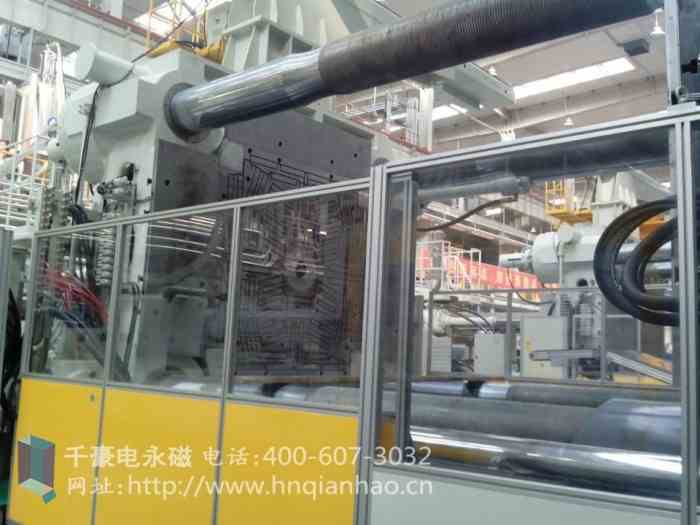

使用现场图片
